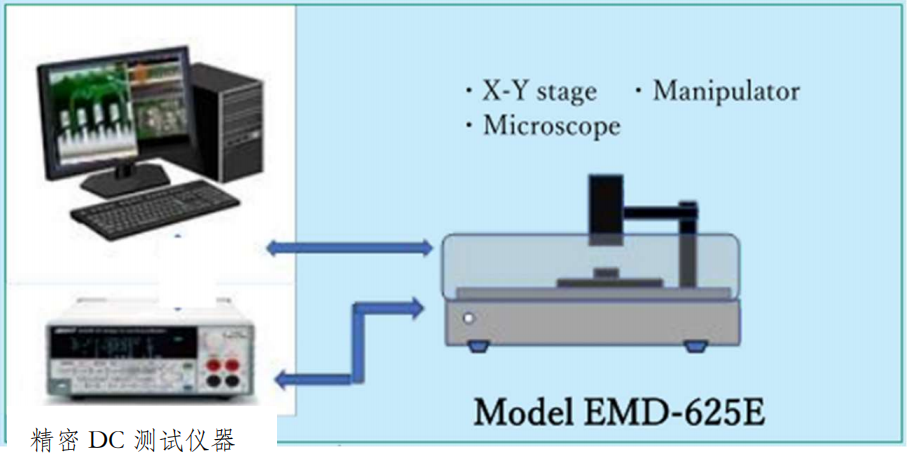

测试设备的构成：

                                              ESD 模拟器

                                                          ●MR/GMR 头

                                                          ●小零件、芯片

                                                          ●LCD 板

                                                          ●TR、IC 二极管等

                                                          ●LCD 板

                                                          ●小模块

                                                          ●PC 板功率，信号 Pins

                                                          ●IC 卡、Memory 卡

                                              通用指标

                                                          ●测试 pin：单 pin

                                                          ●满足标准：JEDEC, AEC, EOS

                                                          ●DC 测试功能：最大 30V/ 1A，(最小 10mV / 10nA )*

                                                          ●测试电压：HBM 125V~8KV  ：MM 10V~2KV  •ESD 脉冲数：1~10 或连续

                                                          ●DUT 固定部件：IC 插孔或仅被测件

                                                          ■HBM 应用

                                                          ■HBM 应用和破坏判断功能

                                                          ■MM 应用

                                                          ■MM 测试和破坏判断功能

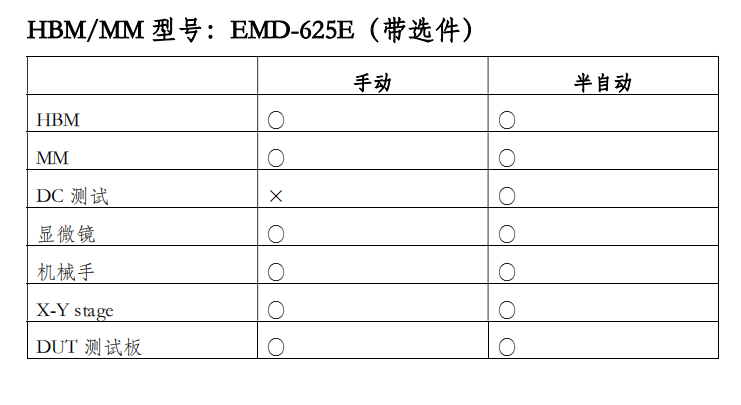

                                              型号

•安全功能：开关启动

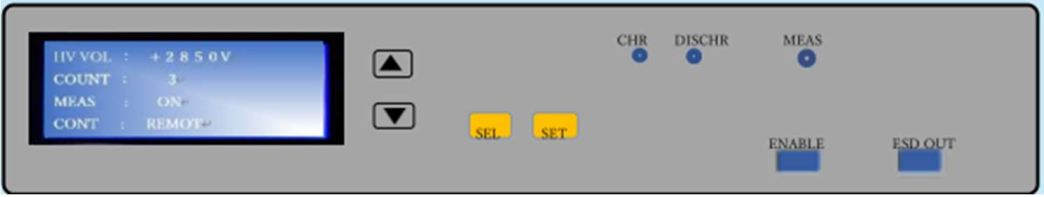

•AUTO/LOCAL 设置：LED 标识

•外部控制：GP-IB

•主机控制器：PC (Windows10）和 LCD 显示器

•DC 源表：6240B 或相当品

•X-Y stage：手动 35mm 操作

•数字显微镜：UM12 或相当品  工作距离高度：8mm-159mm  图像：静止图像，视频  像素：500 万像素  通过 USB 连接电脑，自动对焦

•机械手：204CR 204CL 或相当品

•DUT 测试板：DUT 测试板-A（带 IC 插孔）DUT 测试板-B（不带 IC 插孔）

•供电电源:  AC90V-240V 50 / 60Hz

•尺寸：  ① 主机：350(W)×130(H)×450(D)mm  ② 显微镜：48(W)×64(W)×150(H)mm  ③ DC 源表 210mm(W)×88mm(D)×400(D)mm  有关半自动测试功能：  ESD 输出 ON / OFF DC 测试 START / STOP  无法进行 ESD / DC 测试切换

配置指南

1、标准配置：

•X-Y stage：（X-Y 手动操作±35mm）

•数字显微镜（配备专用软件）

•机械手：204CR 204CL 或相当品（L 形臂带 5 pins）

2、选件

•HBM EPG HBM: max ±8KV HBM 发生器

•MM EPG MM: max ±2KV MM 发生器

•DC 测试和破坏判定选件（Model 6240B 或相当）破坏判定用

•PC Win10, GP-IB 接口，GP-IB 线＆测试程序 破坏判定用（显微镜 显示器）

注:本装置可选择如下两种：

１、完全手动的对被测物的 pin 角进行定位，然后对被测物 施加 ESD 脉冲测试。

２、手动的对被测物的 pin 角进行定位，并对被测物施加 ESD 脉冲测试后，自动对 pin 角是否损坏进行判定。
